激情婷婷丁香五月_久久伊人网站_日本一2三区不卡中文字幕_av有码精品永久在线观看_在线综合欧洲亚洲国产视频_国产a级毛片高清_男生和女生差差差30轮滑免费下载男生_国产欧美一级内射7乀_操逼精品1区2区_午夜一级毛片免费完整视频

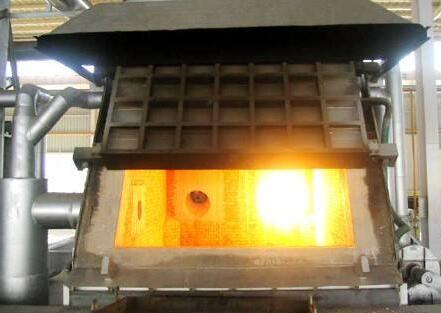

熔鋁爐的熔煉過程大致可分為4個階段，即爐料裝入到軟化下榻、軟化下榻至爐料化平、爐料化平到全部熔化（該階段產(chǎn)生氧化浮渣）、鋁液升溫。對鋁料的加熱是通過燒嘴火焰的對流傳熱、火焰和爐墻的輻射傳熱以及鋁料間的傳導傳熱來完成的。

在整個過程中，三者之間的比率是不斷變化的。固態(tài)時鋁的黑度小，導熱能力強。隨著鋁錠或鋁屑在熔鋁爐內(nèi)熔煉過程的進行，爐料進入半液半固的臨界狀態(tài)，其導熱能力下降，熱力學性質(zhì)發(fā)生了根本性的變化。液態(tài)鋁的導熱能力僅為固態(tài)鋁的40％，熔池上部向底部的傳導傳熱過程十分緩慢。金屬鏡面上漂浮的疏松浮渣構成熱傳遞的絕熱阻擋層。此時熔池表面氧化膜化開，失去了保護作用，氧化、吸氣傾向增強。對于火焰熔鋁爐來講，在鋁的熔化期，爐膛溫度一般控制在1200℃，此時的出爐煙氣溫度即為爐膛溫度，煙氣帶走的熱量約占爐子熱負荷的50～70％，考慮到10％的其它熱損失，有效熱利用只有30～40％，如果不充分利用這部分余熱，勢必會造成很大浪費，使爐子熱效率很低。
